АПвВГЭнг 2х70

  • Код Товара: 221538-05
  • Артикул товара: Mesk73027
  • Наличие: Предзаказ

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: АПвВГЭнг 2х70

Описание товара

   АПвВГЭнг(А) 2х70 - силовой экранированный кабель с двумя алюминиевыми жилами сечением 70 (Семьдесят) миллиметров квадратных, в однопроволочном круглом, или однопроволочном секторном, или многопроволочном круглом, или многопроволочном сегментном(секторном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение,
в экране из медной или алюминиевой фольги, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель АПвВГЭнг 2*70 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АПвВГЭнг(А) 2х70

А - алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
2 -количество токонесущих жил.
70 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АПвВГЭнг(А) 2*70

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля экранированного силового АПвВГЭнг 2*70 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АПвВГЭнг(А) не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля АПвВГЭнг(А) 2х70 по ГОСТ 31565-2012:П1б.8.2.5.4.
Срок службы экранированного кабеля АПвВГЭнг(А) 2х70 не менее 30 лет.

Токовые нагрузки кабеля АПвВГЭнг(А) 2*70

Допустимый ток при прокладке АПвВГЭнг(А) 2х70 на воздухе - 203 Ампер.
Допустимый ток при прокладке в земле - 195 Ампер.
Допустимый ток односекундного короткого замыкания - 6.12 кА.
Сопротивление километра жилы - 0.44 Ом.

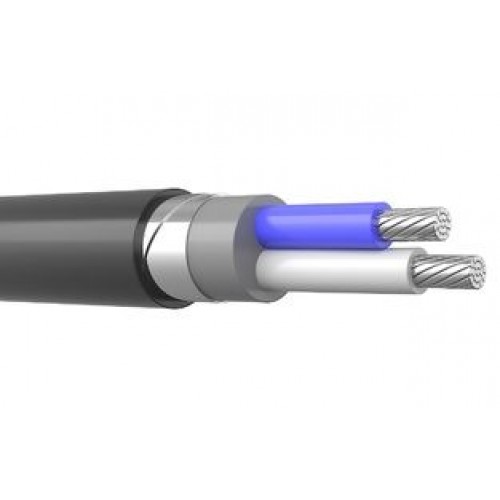

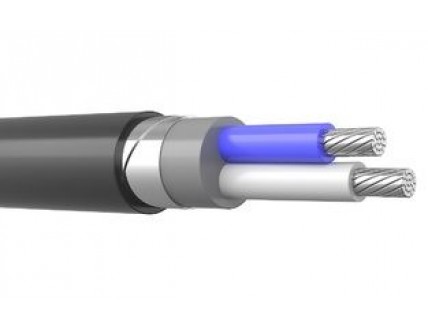

Конструкция кабеля АПвВГЭнг(А) 2х70

1) Жила - алюминиевая однопроволочная круглая, однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 70 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.1 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение экранированного кабеля АПвВГЭнг(А) 2х70

Кабель силовой алюминиевый,экранированный,негорючий АПвВГЭнг(А) 2*70 используется для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
АПвВГЭнг(А)-ХЛ 2х70 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
