  • АПвКШв 2х6

АПвКШв 2х6

  • Код Товара: 221727-05
  • Артикул товара: Mesk73211
  • Наличие: Предзаказ

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: АПвКШв 2х6

Описание товара

   АПвКШв 2х6 - силовой бронированный кабель с двумя алюминиевыми жилами сечением 6 (Шесть) миллиметров квадратных, в однопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена,
в броне из стальных оцинкованных проволок, в оболочке из ПВХ пластиката .
Кабель АПвКШв 2*6 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АПвКШв 2х6

А- алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
К- броня из стальных оцинкованных проволок
Шв - защитный шланг из ПВХ.
2 -количество токонесущих жил.
6 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АПвКШв 2*6

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -60 до +50 градусов Цельсия.
Монтаж кабеля бронированного, силового АПвКШв 2х6 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности ,бронированного кабеля АПвКШв 2х6 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы бронированного кабеля АПвКШв 2*6 не менее 30 лет.

Токовые нагрузки кабеля АПвКШв 2х6

Допустимый ток при прокладке АПвКШв 2х6 на воздухе - 43 Ампер.
Допустимый ток при прокладке в земле - 50 Ампер.
Допустимый ток односекундного короткого замыкания - 0.52 кА.
Сопротивление километра жилы - 5.11 Ом.

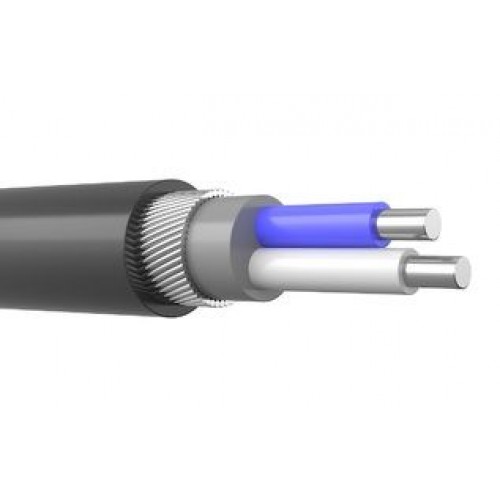

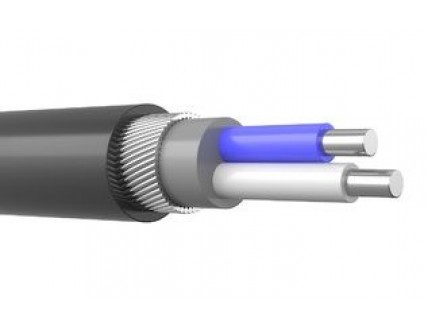

Конструкция кабеля АПвКШв 2*6

1) Жила - алюминиевая однопроволочная круглая сечением 6 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 0.7 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня -из стальных оцинкованных проволок.
5) Защитный шланг-из поливинилхлоридного пластиката.

Применение бронированного кабеля АПвКШв 2х6

Кабель силовой медный,бронированный АПвКШв 2х6 используется для одиночной прокладки в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
АПвКШв-ХЛ 2*6 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
