АПвКШп 3х50+1х25

  • Код Товара: 221999-05
  • Артикул товара: Mesk73536
  • Наличие: Предзаказ

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: АПвКШп 3х50+1х25

Описание товара

   АПвКШп 3х50+1х25 - силовой бронированный кабель с четырьмя алюминиевыми жилами сечением 50 (Пятьдесят) миллиметров квадратных, в однопроволочном круглом, или однопроволочном секторном, или многопроволочном круглом, или многопроволочном сегментном(секторном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена,в броне из стальных оцинкованных проволок, в оболочке из молекулярно сшитого полиэтилена .
Кабель АПвКШп 3*50+1*25 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АПвКШп 3х50+1х25

А- алюминиевая жила.
Пв - изоляция из сшитого полиэтилена.
К- броня из стальных оцинкованных проволок
Шп - защитный шланг из сшитого полиэтилена.
4 -количество токонесущих жил.
50 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АПвКШп 3*50+1*25

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -60 до +50 градусов Цельсия.
Монтаж кабеля ,бронированного силового АПвКШп 3х50+1х25 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности бронированного кабеля АПвКШп 3х50+1х25 по ГОСТ 31565-2012:О1.8.2.5.4 .
Срок службы кабеля бронированного АПвКШп 3*50+1*25 не менее 30 лет.

Токовые нагрузки кабеля АПвКШп 3х50+1х25

Допустимый ток при прокладке АПвКШп 3х50+1х25 на воздухе - 158 Ампер.
Допустимый ток при прокладке в земле - 157 Ампер.
Допустимый ток односекундного короткого замыкания - 4.18 кА.
Сопротивление километра жилы - 0.64 Ом.

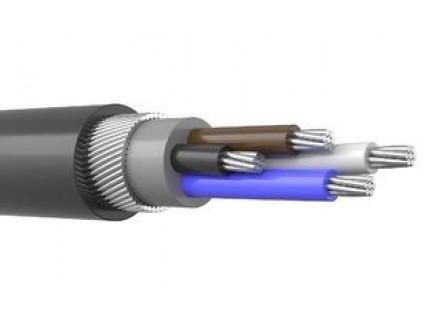

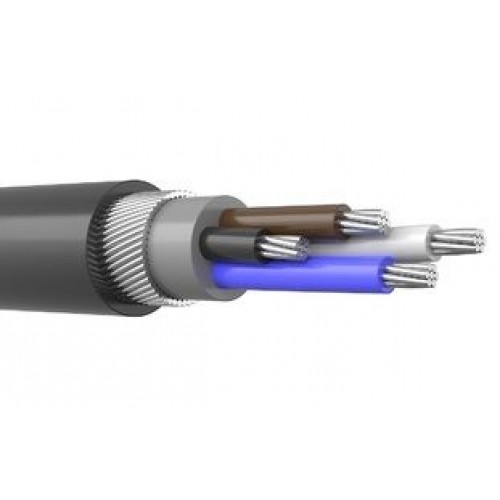

Конструкция кабеля АПвКШп 3*50+1*25

1) Жила - алюминиевая однопроволочная круглая, однопроволочная секторная,многопроволочная кругаля,многопроволочная секторная сечением 50 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1 мм.
3) Броня -из стальных оцинкованных проволок.
4) Защитный шланг - из сшитого полиэтилена.
5) Внутренняя оболочка - из сшитого полиэтилена

Применение бронированного кабеля АПвКШп 3х50+1х25

Кабель силовой медный,бронированный АПвКШп 3х50+1х25 используется для одиночной прокладки в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации, в кабельных сооружениях и производственных помещениях.Предназначен для прокладки в земле (траншеях) независимо от коррозионной активности грунтов и грунтовых вод. Допускается их применение для прокладки через несудоходные реки и водоемы при условии заглубления в грунт. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
АПвКШп-ХЛ 3*50+1*25 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
