  • АПвКШп 1х70

АПвКШп 1х70

  • Код Товара: 221969-05
  • Артикул товара: Mesk73482
  • Наличие: Предзаказ

  • 0.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: АПвКШп 1х70

Описание товара

   АПвКШп 1х70 - силовой бронированный кабель с одной алюминиевой жилой сечением 70 (Семьдесят) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена,в броне из стальных оцинкованных проволок, в оболочке из молекулярно сшитого полиэтилена .
Кабель АПвКШп 1*70 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АПвКШп 1х70

А- алюминиевая жила.
Пв - изоляция из сшитого полиэтилена.
К- броня из стальных оцинкованных проволок
Шп - защитный шланг из сшитого полиэтилена.
1 -количество токонесущих жил.
70 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АПвКШп 1*70

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -60 до +50 градусов Цельсия.
Монтаж кабеля ,бронированного силового АПвКШп 1х70 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности бронированного кабеля АПвКШп 1х70 по ГОСТ 31565-2012:О1.8.2.5.4 .
Срок службы кабеля бронированного АПвКШп 1*70 не менее 30 лет.

Токовые нагрузки кабеля АПвКШп 1х70

Допустимый ток при прокладке АПвКШп 1х70 на воздухе - 216 Ампер.
Допустимый ток при прокладке в земле - 198 Ампер.
Допустимый ток односекундного короткого замыкания - 6.12 кА.
Сопротивление километра жилы - 0.44 Ом.

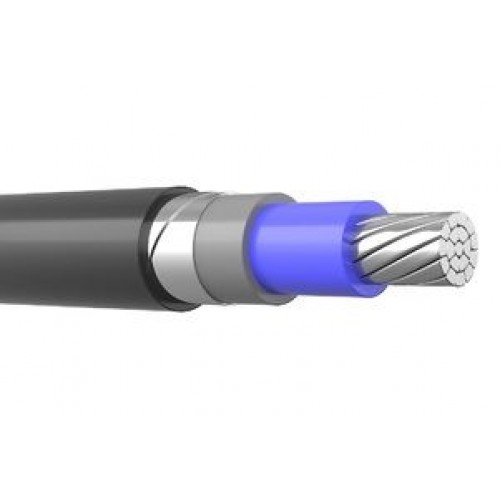

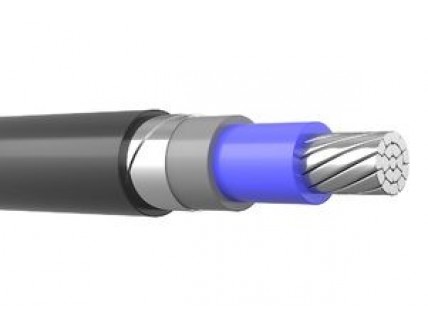

Конструкция кабеля АПвКШп 1*70

1) Жила - алюминиевая однопроволочная круглая, многопроволочная круглая сечением 70 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.1 мм.
3) Броня -из стальных оцинкованных проволок.
4) Защитный шланг - из сшитого полиэтилена.
5) Внутренняя оболочка - из сшитого полиэтилена

Применение бронированного кабеля АПвКШп 1х70

Кабель силовой медный,бронированный АПвКШп 1х70 используется для одиночной прокладки в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации, в кабельных сооружениях и производственных помещениях.Предназначен для прокладки в земле (траншеях) независимо от коррозионной активности грунтов и грунтовых вод. Допускается их применение для прокладки через несудоходные реки и водоемы при условии заглубления в грунт. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
АПвКШп-ХЛ 1*70 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
