  • АПвБШвнг(А)-LS 1х400

АПвБШвнг(А)-LS 1х400

  • Код Товара: 215499-05
  • Артикул товара: Mesk72539
  • Наличие: В наличии

  • 1 003.00р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: АПвБШвнг-LS 1х400

Описание товара

   АПвБШвнг(А)-LS 1х400 - силовой бронированный кабель с одной алюминиевой жилой сечением 400 (Четыреста) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение с низким дымовыделением,
в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель АПвБШвнг-LS 1*400 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АПвБШвнг(А)-LS 1х400

А- алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
Б- Броня из двух стальных оцинкованных лент.
Шв - защитный шланг из ПВХ.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
1 -количество токонесущих жил.
400 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АПвБШвнг(А)-LS 1*400

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -60 до +50 градусов Цельсия.
Монтаж кабеля силового,малодымного АПвБШвнг-LS 1х400 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АПвБШвнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля АПвБШвнг(А)-LS 1*400 по ГОСТ 31565-2012:П1б.8.2.2.2.
Срок службы бронированного кабеля АПвБШвнг(А)-LS 1х400 не менее 30 лет.

Токовые нагрузки кабеля АПвБШвнг(А)-LS 1х400

Допустимый ток при прокладке АПвБШвнг(А)-LS 1*400 на воздухе - 682 Ампер.
Допустимый ток при прокладке в земле - 523 Ампер.
Допустимый ток односекундного короткого замыкания - 36.16 кА.
Сопротивление километра жилы - 0.08 Ом.

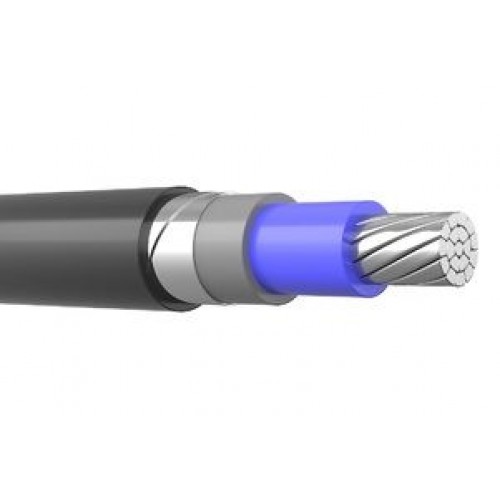

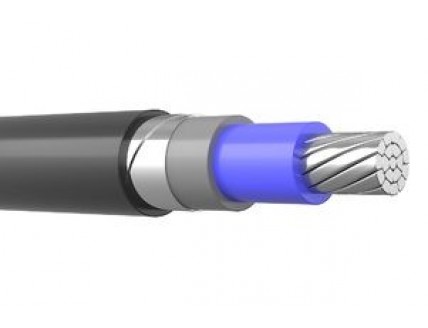

Конструкция кабеля АПвБШвнг(А)-LS 1х400

1) Жила - алюминиевая многопроволочная круглая сечением 400 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 2 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение бронированного кабеля АПвБШвнг(А)-LS 1х400

Кабель силовой алюминиевый ,бронированный,негорючий,малодымный АПвБШвнг(А)-LS 1*400 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.Допускается прокладка в земле (траншеях)
АПвБШвнг(А)-LS-ХЛ 1х400 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
