  • АПвБШвнг 3х185+1х95

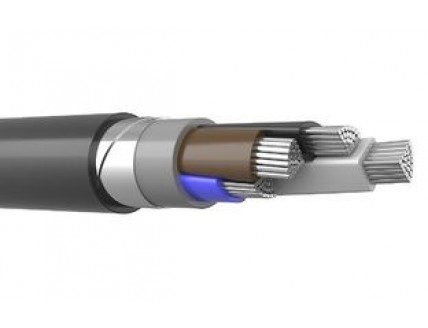

АПвБШвнг 3х185+1х95

  • Код Товара: 215454-05
  • Артикул товара: Mesk72501
  • Наличие: В наличии

  • 1 386.10р.


    *Цену и наличие товаров уточняйте у менеджеров компании

Теги: АПвБШвнг 3х185+1х95

Описание товара

   АПвБШвнг(А) 3х185+1х95 - силовой бронированный кабель с четырьмя алюминиевыми жилами сечением 185 (Сто восемьдесят пять) миллиметров квадратных, в однопроволочном круглом, или однопроволочном секторном, или многопроволочном круглом, или многопроволочном сегментном(секторном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение,
в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель АПвБШвнг 3*185+1*95 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АПвБШвнг(А) 3х185+1х95

А- алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
Б- Броня из двух стальных оцинкованных лент.
Шв - защитный шланг из ПВХ.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
4 -количество токонесущих жил.
185 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АПвБШвнг(А) 3*185+1*95

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -60 до +50 градусов Цельсия.
Монтаж кабеля бронированного, силового АПвБШвнг 3х185+1х95 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АПвБШвнг 3х185+1х95 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля АПвБШвнг(А) 3*185+1*95 по ГОСТ 31565-2012:П1б.8.2.5.4.
Срок службы бронированного кабеля АПвБШвнг(А) 3х185+1х95 не менее 30 лет.

Токовые нагрузки кабеля АПвБШвнг(А) 3х185+1х95

Допустимый ток при прокладке АПвБШвнг(А) 3*185+1*95 на воздухе - 382 Ампер.
Допустимый ток при прокладке в земле - 342 Ампер.
Допустимый ток односекундного короткого замыкания - 16.53 кА.
Сопротивление километра жилы - 0.16 Ом.

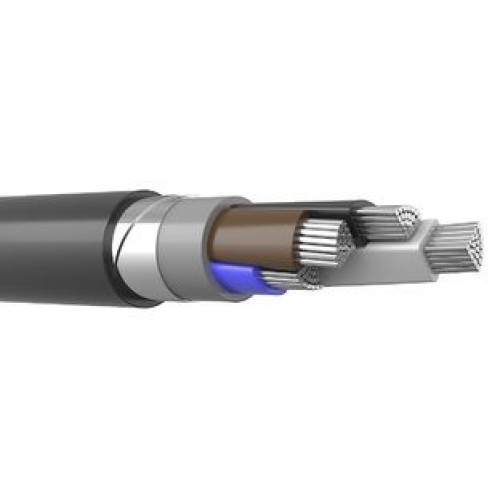

Конструкция кабеля АПвБШвнг(А) 3х185+1х95

1) Жила - алюминиевая однопроволочная круглая, однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 185 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.6 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение бронированного кабеля АПвБШвнг(А) 3х185+1х95

Кабель силовой алюминиевый,бронированный,негорючий АПвБШвнг(А) 3*185+1*95 используется для прокладки с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
АПвБШвнг(А)-ХЛ 3х185+1х95 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
