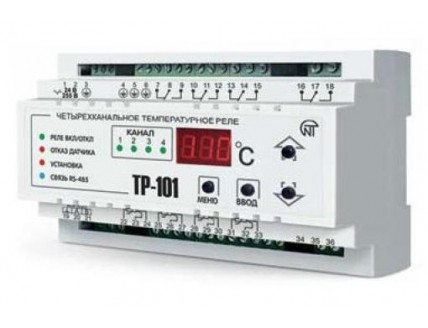

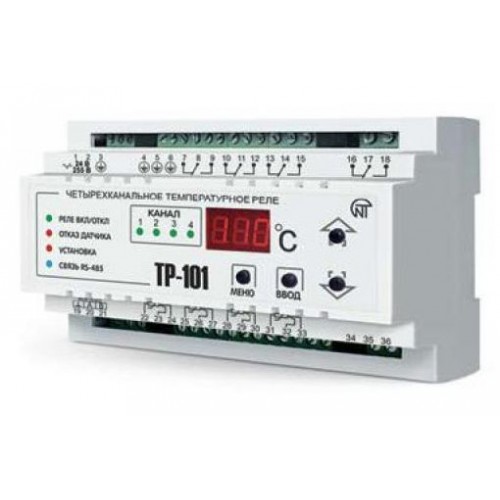

Цифровое температурное реле ТР-101

Цифровое температурное реле ТР-101 предназначено для измерения и контроля температуры устройства по четырем независимым датчикам, подключаемым по двух- или трехпроводной схеме, с последующим отображением температуры на дисплее.
Устройство может быть использовано в различных отраслях промышленности, коммунального и сельского хозяйства.
Прибор позволяет осуществлять следующие функции:
измерение температуры по четырем независимым каналам с помощью стандартных датчиков;
регулирование температуры по пропорционально-интегрально-дифференциальному (ПИД) закону, с выходным ключевым элементом (реле);
двухпозиционное регулирование температуры;
отображение текущего измеряемого значения температуры на встроенном светодиодном цифровом индикаторе;
передачу компьютеру значения измеренных температур контролируемых датчиков по стандартному протоколу Modbus RTU;
определение обрыва или замыкания линий подключенных датчиков;
цифровую фильтрацию и коррекцию измеряемой температуры;
программирование кнопками на лицевой панели и через ПК;
сохранение настроек при отключении питания;
защита настроек от несанкционированных изменений.
ТР-101 имеет универсальное питание и может использовать любое напряжение от 24 до 260В, независимо от полярности.
Рекомендованный предохранитель для защиты прибора, А - 1
Тип датчиков, используемых для измерения температуры:
Pt50, Pt100, Pt500, Pt1000, Cu50, Cu100,
Ni100, Ni120, Ni500, Ni1000, PTC1000
Количество подключаемых датчиков, шт.
1–4
Схема подключения датчиков
2 / 3 проводная
Длина провода датчика в зависимости от схемы включения, м:
2-х проводная - до 5
3-х проводная - до 100
Количество выходных реле, шт. - 4
Время хранения данных, лет, не менее
10
Погрешность измерения температуры, не более +- 2 град.С
Диапазон измеряемых температур,
от минус 50 до +200
Тест выходных реле -есть
RS-485 - есть
MODBUS RTU - есть
ПИД–регулирование с ключевым элементом (реле) - есть
Двухпозиционное регулирование - есть
Время измерения канала, сек. - 0,6
Степень защиты:
-корпуса ІР30
-клеммника ІР20
Климатическое исполнение
У3.1
Потребляемая мощность (под нагрузкой), ВА, не более 4,0
Масса, кг, не более 0,370
Габаритные размеры, мм
90х139х63
