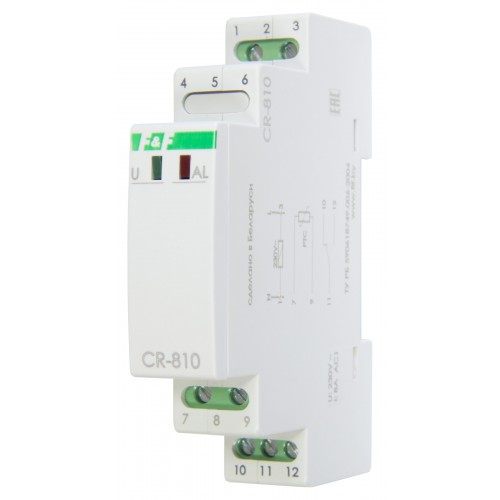

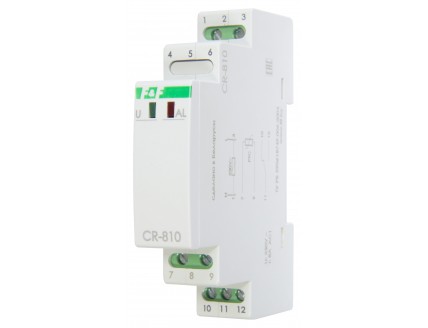

Тепловое реле CR-810 (БЕЗ датчиков), монт. на DIN-рейке 35 мм, 16А 220В 24В

Реле выполнено в корпусе для крепления на DIN-рейке 35мм. На лицевой панели находятся индикаторы питания и аварийного состояния. Провода питания и нагрузки подключаются к клеммным колодкам.
Напряжение питания: 230В 50Гц (1-3)
24 В AC/DC (3-4)
Максимальный ток контактов реле: 8А, АС1
Максимальный ток катушки контактора: 3A
Сопротивлениение петли датчиков
(контакты реле разомкнуты) меньше 15 Ом
больше 3000 Ом
Сопротивление петли датчиков
(контакты реле замкнуты) от 110 Ом до 1800 Ом
Контакт: 1P (1 переключающий)
Рабочая температура: от -25°С до +50°С
Потребляемая мощность: 1,5 Вт
Степень защиты: IP20
Размеры: 18х90х65 мм
Подключение: винтовые зажимы 2,5 мм2
Тип корпуса: 1S
Монтаж: на DIN-рейке 35 мм
При нормальной температуре статора контакты исполнительного реле замкнуты, и питание электродвигателя включено (через контактор, катушка которого включена в выходную цепь температурного реле). С ростом температуры электродвигателя растёт и сопротивление цепи термистор- ных датчиков, установленных в его корпусе. При сопротивлении более 3000 Ом питание отключается (температурное реле разорвёт цепь питания катушки контактора). Реле включит контактор автоматически при понижении температуры электродвигателя и, соответственно, снижении сопротивления (менее 1800 Ом). Реле отключает нагрузку при коротком замыкании в цепи термисторных датчиков (сопротивление ниже 110 Ом) и при отключении питания реле. В качестве датчиков используются термисторы РТС (от 1 до 6 штук), соединённые последовательно.
