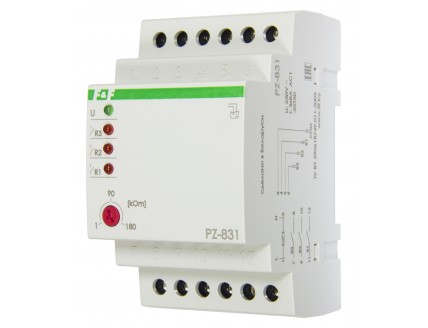

Реле контроля уровня PZ-831 (3-х уровневое)

Автомат PZ-831 предназначен для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Автомат контролирует наличие жидкости на трех уровнях.
Работа автомата основана на измерении сопротивления электропроводящих жидкостей между общим зондом (СОМ) и зондами 3 уровней (R1, R2, R3). При соединении жидкостью общего зонда с любым из оставшихся зондов происходит переключение соответствующего выходного реле.
Например, если расположить зонды трёх уровней (R1, R2, R3) на различной высоте относительно дна резервуара, каждое из выходных реле будет сигнализировать о достижении жидкостью соответствующего уровня (этим сигналом можно включать какое-то дополнительное оборудование).
Если же расположить зонды 3 уровней (R1 R2, R3) в 3 различных резервуарах, то можно независимо фиксировать достижение определённого уровня жидкости в каждом из них. При этом необходимо в каждом из резервуаров установить по отдельному общему зонду (СОМ) и соединить их с клеммой 3 реле.
Напряжение питания 230 В 50Гц
максимальный коммутируемый ток 3x8 А АС1
контакт 3х1Z (3 замыкающих)
количество контролируемых уровней 3
напряжение питания датчика, не более 6 В
ток потребления датчика, не более 2 мА
чувствительность, регулируемая от 1 до 180 кОм
диапазон рабочих температур -25 до +50 C
степень защиты:
автомата IP40
клеммной колодки IP20
коммутационная износостойкость >100 тыс циклов
потребляемая мощность 1 Вт
подключение винтовые зажимы 2,5 мм
габариты 52,5 х 63 х 90 мм
тип корпуса 3S
монтаж на DIN-рейке 35 мм
Реле контроля уровня PZ-831 комплектуется зондами PZ.
