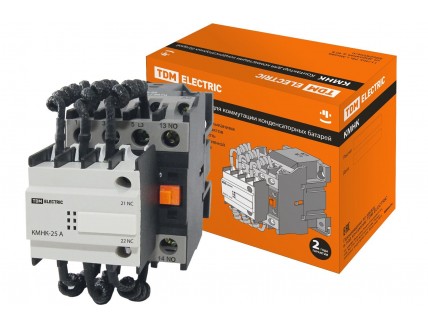

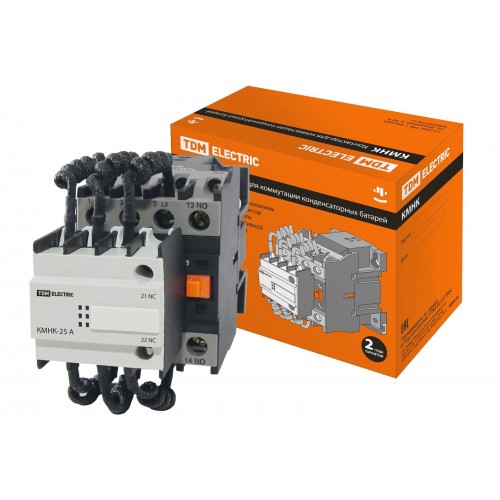

Контактор КМНК-25-230.Б 25кВАр 2НО;1НЗ TDM

Назначение
- Коммутация конденсаторов и конденсаторных батарей.
- Коммутация устройств с высоким пусковым током, для которых
требуется снижение пускового тока.
Применение
- В установках компенсации реактивной мощности в сетях 0,4 кВ 50 Гц.
Конструкция
- Контакторы серии КМНК укомплектованы вспомогательными контактами с предварительным включением резистивной цепи, вспомогательными контактами положения и силовыми контактами.
- Контакты с опережающим включением не предназначены для подключения внешних соединений, они включены параллельно через резистор с главными контактами.
- При подаче напряжения на катушку управления сначала замыкаются вспомогательные контакты с опережающим включением, затем примерно через 2-3 мс включаются силовые контакты одновременно с вспомогательными контактами положения.
- Как только включаются силовые контакты, вспомогательные контакты с опережающим включением отключаются.
- Резистивная цепь уменьшает ток заряда конденсатора. В момент замыкания силовых контактов, ток заряда становится безопасным для конденсатора. Такая схема работы контактора позволяет сберечь конденсатор и контакты контактора от ударных токов заряда.
Преимущества
- Силовые контакты контакторов коммутируют большие пусковые токи при включении, даже учитывая, что конденсатор предварительно заряжен через резистивную цепь контактора. В установках КРМ контакторы могут работать на высокой частоте переключений, контакты контактора испытывают сильнейшую нагрузку.
- Контакты номиналом до 20кВАр включительно используют в силовых контактах композитный сплав NiAg10, обладает низким переходным сопротивлением контактной пары, серебро не образует оксидной пленки, тем самым удерживая характеристики длительное время. Данный сплав долговечней, чем более дешевые сплавы использующиеся в электротехнической промышленности .
- Контакторы номиналом от 25кВАр и свыше используют в силовых контактах композитный сплав CdOAg85. Эти материалы не соединены химически, мельчайшие зерна оксида кадмия и серебра спрессованы и образуют общий композитный сплав. Серебро обеспечивает наилучшее сопротивление, не дает оксидной пленки в процессе работы, что дает низкий нагрев при работе, и большой ресурс. Оксид кадмия не позволяет противоположным контактам спаиваться. Соотношение 85% серебра по весу к 15% оксиду кадмия лучшее соотношение для долговечной работы контактов.
